詳情介紹

三維掃描儀型號：PTS-H400拍照式三維掃描儀
三維掃描面幅模式：400x300mm

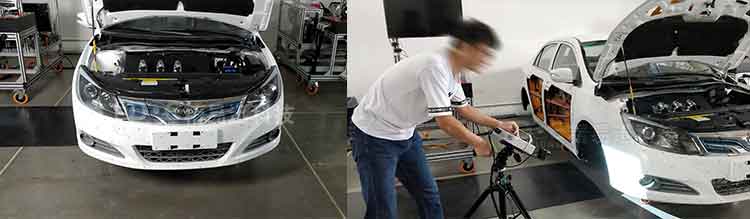

三維掃描樣件：白色汽車前保險杠

客戶需求：汽車配件生產公司希望獲取現有汽車保險杠的三維數據，建立三維數模檔案（CAD圖紙），為汽車保險杠模具的構造與改型設計以及后續品質檢測提供數據支持。在教學培訓中使用，將掃描好的汽車和汽車零部件的3D數據進行逆向建模，用來制作包括汽車的裝配圖，分解爆炸圖，剖視圖等等給學員演示。

1.生產汽車保險杠的模具較大，生產的保險杠產品可能容易產生形變誤差，所以使用3D掃描儀掃描現有汽車保險杠，可用于檢測產品形變誤差，調整生產模具?；蜻M行逆向設計建模。
2.單純使用傳統的檢測方法（如檢具、治具、三坐標等）十分的繁瑣、耗時,而且很難獲取汽車和汽車零配件的3D數據。保證獲取現有保險杠三維掃描數據的精度與速度，使用精易迅拍照式三維掃描儀可以勝任。

工業級三維掃描儀在汽車行業中的解決方案：

3D掃描儀型號推薦：
根據保險杠的整體尺寸，推薦3d掃描儀型號：PTS-H400,選擇400x300模式，可以快速獲取汽車保險杠的3d數據。

逆向設計的三大關鍵環節，數據采集、數據處理、模型重構是產品逆向設計。精易迅工業三維掃描儀在數據采集環節是重要的使用工具。

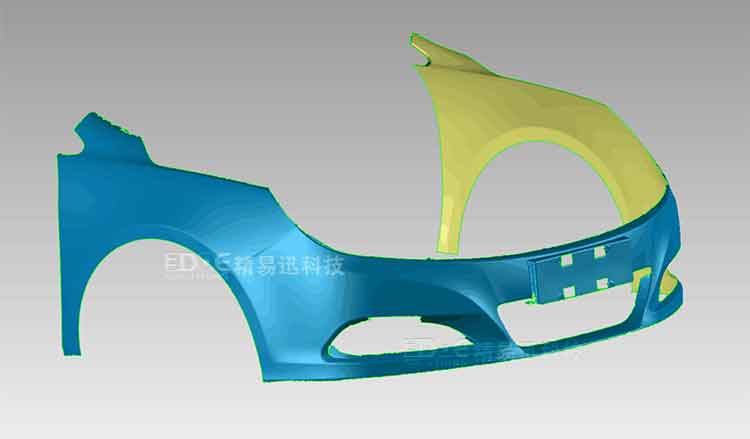

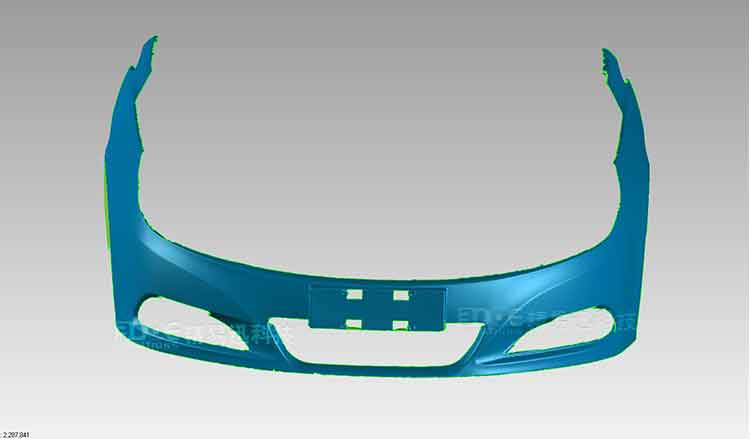

精易迅三維掃描儀采用非接觸式測量技術，在采集實物模型的表面資料時，采集速度快，死角少，穩定性高。對外界光照無太苛刻的要求。獲取的三維點云數據，點云處理（去除噪點，平滑處理等）完后，要對數據進行轉換，目前都是系統軟件自動將點云數據直接轉換成STL文件的。生成的STL數據可以與市面上通用的3D軟件對接，使用方便。
